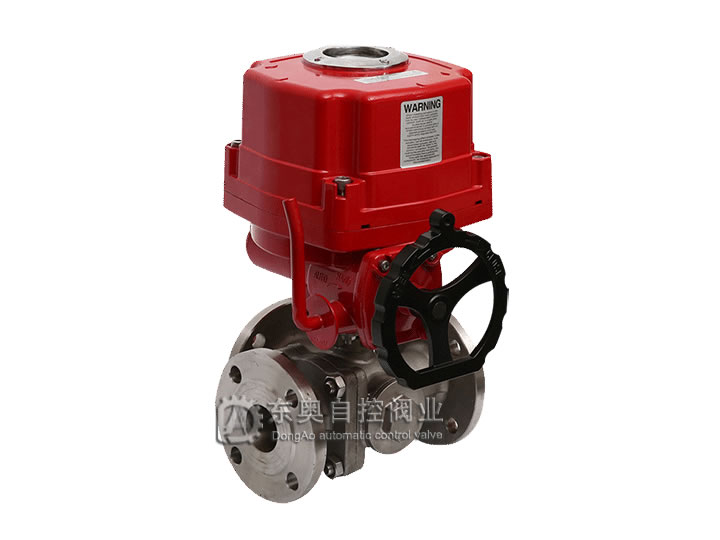

產品概述
本公司的電動三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。故稱之為電動三通換向球閥。
技術參數及性能
|
公稱通徑 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允許壓差（MPa）
|
≤公稱壓力
|
|
動作范圍
|
0～90°
|
|
閥體形式
|
二段分體式鑄造閥體
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
連接方式
|
法蘭式、螺紋式（適用于1/2"～2"）
|
|
閥芯形式
|
三通球型閥芯
|
|
流量特性
|
近似快開特性
|
|
泄露量Q
|
軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
|
配置執行器型號
|
可另配EI-TORK，EXI-TORK等系列電子式電動執行機構
|
|
控制方式
|
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
|
執行器技術參數
|
執行器類別
|
引進型EI-TORK系列執行器參數
|
引進型EXI-TORK系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V DC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～4000N·M
|
|
動作范圍
|
0～90° 0～360°
|
0～90°、0°～270°可選
|
|
控制方式
|
開關到位燈（開關兩位控制）、無源觸點信號、1/5K電位計、智能調節（4～20mA模擬量信號控制）
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT6，ExdⅡ CT5
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
2個 G1/2〞M18*1.5
|
2個 PF 3/4”
|
|
殼體材料
|
鋁合金
|
鋁合金
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和準確定位。
零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304（CF8）
|
316（CF8M）
|
316L（CF3M）
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯、柔性石墨
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
控制方式
電動三通球閥分L型和T型，介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型電動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，電動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
"T"型電動三通球閥 流向示意圖
|
"L"型電動三通球閥 流向示意圖
|
|
公稱通徑 DN（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
/
|
/
|
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
/
|
/
|
|
H、A
|
由于閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可咨詢精歐公司技術部。
|
|
PN1.6MPa法蘭連接尺寸
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
24
|
26
|
28
|
|
f
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法蘭連接尺寸
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
26
|
28
|
34
|
38
|
42
|
|
f
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
產品用途
防爆電動三通法蘭球閥采用ODL型，回轉式角行程電動執行機構，以AC220V，AC380V或DC24V電源電壓做動力，接受工業自動化儀表控制系統輸入的（4~20mA）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三銅球閥是綜合國內外先進技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體 實現不同的組合控制；T型孔道可以氣配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
|
客戶采購清單請傳真至 0510-81812322，或來電咨詢 17768309646 18550574008
客戶對產品有特殊要求，須在訂貨合同中提供詳細說明：
